Contenedor de monitoreo inteligente BESS con predicción y ubicación de fallas
Sistema avanzado de almacenamiento de energía de batería en contenedores con tecnología patentada de fuga anti-llama, sobrecarga de 110% durante 10 minutos y sobrecarga de 120% durante 60 segundos.
Solución de almacenamiento de energía en contenedores todo en uno
Sistema de almacenamiento de energía de contenedores estándar 20HQ integrado con PCS, PDU, FFS, TCS, IMS y Modbus TCP/IP de comunicación remota
Características clave
- Integración todo en uno: Combina batería PACK, PCS, PDU, supresión de incendios, control de temperatura y monitoreo inteligente en un solo contenedor estándar de 20HQ
- Despliegue rápido de plug-and-play: El diseño modular con transporte integrado en batería reduce el tiempo y el coste de la construcción en el sitio
- Gestión independiente del grupo + aislamiento térmico: Agrupación única por armario con aislamiento térmico entre agrupaciones para un mantenimiento independiente y una mayor seguridad
- Predicción inteligente de operaciones y de fallos: Plataforma de operación patentada con tecnología patentada de fuga anti-llama permite una predicción rápida de fallas y una ubicación precisa
- Adaptabilidad a altitudes y temperaturas muy altas: Rango de funcionamiento -20°C a 50°C, altitud de hasta 2000 m (descenso superior)
- Certificaciones internacionales completas: Sistema, célula, PACK y PCS cumplen con las normas UN3536, UL1973, IEC62619, G99
- Monitoreo en línea las 24 horas del día: Soporte remoto de O&M las 24 horas del día
Especificaciones del sistema
| Características |
Descripción |
| Diseño modular |
Contenedor estándar 20HQ, configuración flexible |
| Acoplamiento CA/CC |
Apoya el acoplamiento de CA y CA |
| Calificación de protección |
Cuadro de baterías IP55, sala eléctrica IP34, instalación al aire libre |
| Grado anticorrosión |
C3 |
| Método de enfriamiento |
Cuadro de baterías: HVAC; Sala eléctrica: refrigeración por aire forzado |
| Sistema de lucha contra incendios |
FAS + FM200/Novoc1230: las instrucciones de acceso a los datos |
| Emisión de ruido |
≤ 75 dB |
| Comunicación |
Ethernet y Modbus TCP/IP |
Especificaciones técnicas
| Tipo de producto |
P400C860: las condiciones de las mismas |
P500C1075 Las condiciones de los productos |
P600C1290 Las condiciones de los productos |
P700C1505 Las demás |
P800C1720: las condiciones de las mismas |
| Parámetros del lado de CC |
| Tipo de célula y capacidad |
LiFePO4-280Ah |
| Tipo de módulo de batería |
1P20S |
| Configuración del sistema |
4*1P240S |
5*1P240S |
6*1P240S |
7*1P240S |
8*1P240S |
| Capacidad (BOL) |
860 kWh |
1075 kWh |
1290 kWh |
1505 kWh |
1720 kWh |
| Parámetros del lado del CA |
| Tipo de cuadrícula |
3P4W+PE |
| Potencia de salida nominal |
400 kW |
500 kilovatios |
600 kW |
700 kW |
800 kilovatios |
| Válvulas de tensión |
Acción de energía |
| Frecuencia nominal |
Se aplicarán los siguientes requisitos: |
| Corriente de salida máxima |
Las demás: |
722A |
Las demás: |
1010A |
1155A |
| Armonías |
< 3% (@potencia nominal) |
| Capacidad de sobrecarga |
110%, 10 minutos; 120%, 60 años |
Parámetros generales
Transformador de aislamiento- No, no lo sé.
Nivel de protección:Instalación al aire libre (cámara de baterías: IP55, sala eléctrica: IP34)
Calidad anticorrosión del contenedor:C3
Temperatura de funcionamiento:-20 °C a 50 °C
Humedad relativa:0-95% (no condensado)
Alturas permitidas:< 2000 m
Método de enfriamiento:Cabinet de baterías: HVAC, sala eléctrica: refrigeración por aire forzado
Sistema de lucha contra incendios:FAS y FM200/Novec1230
Emisión de ruido:≤ 75 dB
Dimensión (W*D*H):Contenedor de 20HQ (6058mm * 2438mm * 2896mm)
Peso máximo:24500 kg
Interfaz de comunicación:Conexión Ethernet
Protocolo de comunicación:Modbus TCP/IP, también conocido como
Garantización:5 años (puede prorrogarse a 10 años)
Certificación:Sistema: UN3536, LVD, EMC, RoHS. Celda: IEC62619, UL1973, UL9540A. Envase: UN38.3. PCS: G99, EN50549, AS4777.2, VDE4105

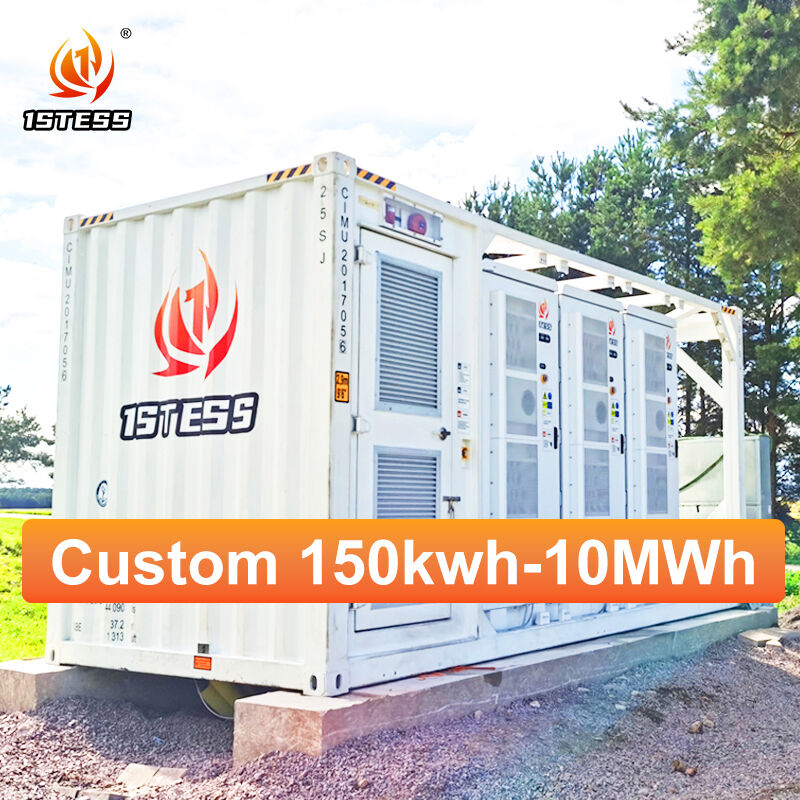

Imágenes del producto
